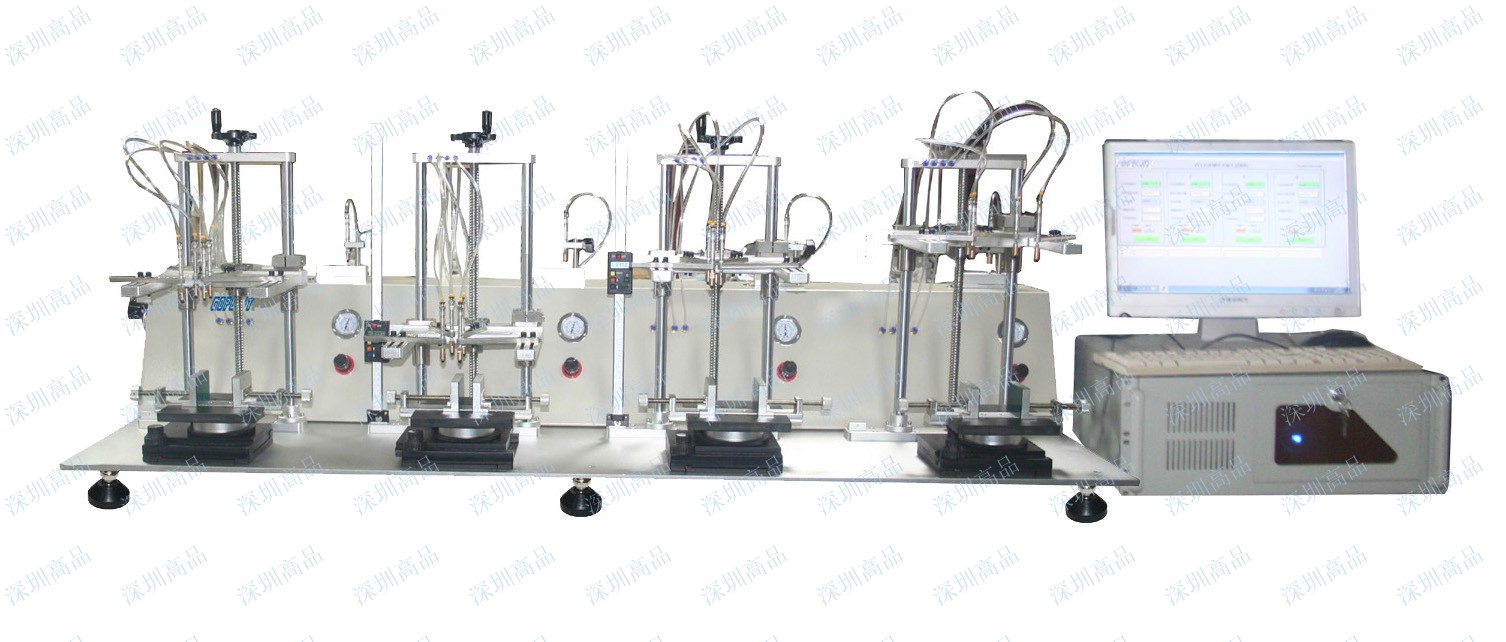

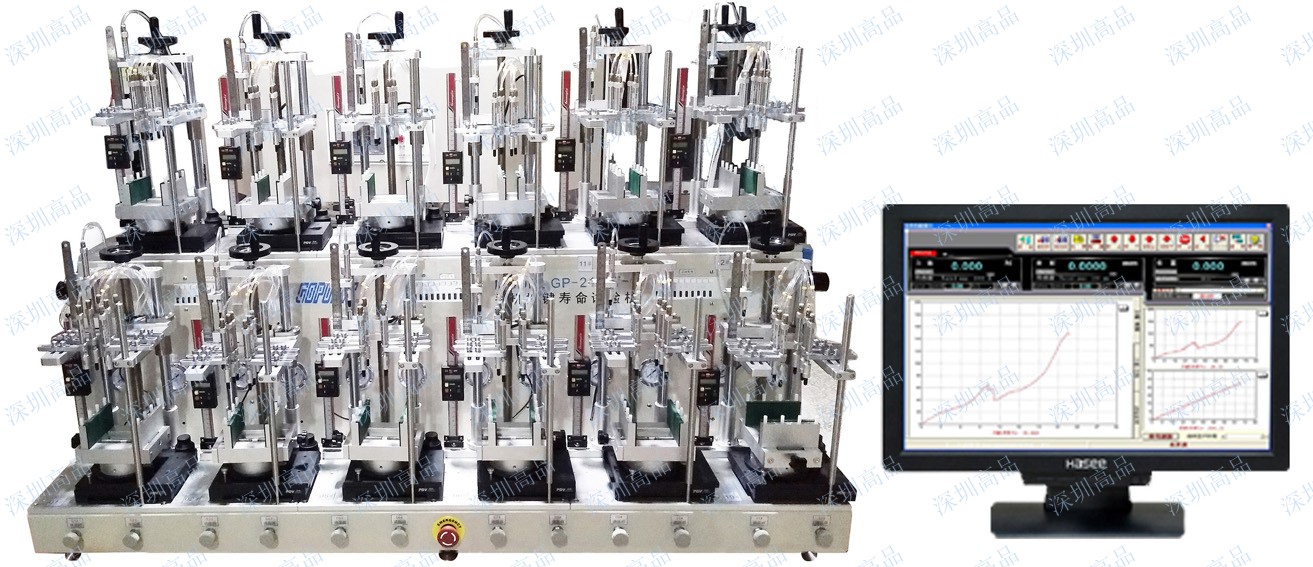

GP-2103T-6 电脑控制按键耐久试验机

1.一个主机，主机由6个独立工位（24按键/工位，共144个按键）组成；每一个工位由上、下各两套（即4套）工装组成，且每套工装上装有6个按键，而且高度可调；共24个按键（24个汽缸）。按键打击循序可控制，按编程执行。

技术参数：

1.按键压力调节范围至少0~50N（6mm气缸力值是0.25Kg--1Kg/10mm气缸力值0.7Kg--4.5Kg/16mm气缸力值1.75K--6Kg ，三种气缸选一种。）,力量精准要求能控制在±0.2N（整个设备上输出的按键力能保证每个气缸之间的偏差在±0.2N）。

2.按键次数设置范围1~999999次，能实现断电自动保留计数功能。

3.按键速率设置范围5~120次/分钟，验收时该速率为56次/分钟（计数可实现同时按压/轮次按压/自定义按压模式，下压时间和保持时间可以调整）。

4.按键高度可调，保证按键头在同一水平面，具体情况见下表。

名称/规格      直径6±0.2mm@硬度为肖氏70度  直径为7.5±0.2mm@材质为导电金属布 直径为12±0.2mm@材质为白色导电硅胶头

备注:

软胶头    100pcs  不涉及    不涉及    使用寿命不低于1500万次

电容触摸笔头 不涉及    100pcs  不涉及    使用寿命不低于1500万次

指纹头    不涉及    不涉及   100pcs     使用寿命不低于1500万次

5.气缸通道数量为144（每个工位24个），每个通道都可由外部光偶控制通断，每个工位有独立计数。

6.手机夹具数量为8个/工位，夹具能同时满足手机正/反面及左/右/顶部夹持（按键高度调整范围0-20cm），正反面夹持时能规避侧边按键被夹持到，夹板需要覆盖静电皮（夹持不会损伤产品）。

7.夹具底座需要配置能4向调节装置，夹持手机的夹具要充份考虑到各种不同大小手机的通用性，安装方便，易用，并保证夹持准确。

8.每个工位需要配置一个高度尺（检测按键头高度是否和监控单元按键头高度一致）。

9.每1个工位需要有一个压力控制单元对运行中的按键力进行监测(该监控单元为必须和被监控的工位为同一通路，当力不在设定范围时可实现自动报警并停机)，监测频率可设，务必保障每个工位24路气压值相同。

10.每个工位预留8个USB 3.0接口（实现输出5V.2A直流电）

11.仪器控制使用笔记本电脑控制，控制电脑由厂家提供（电脑配置能达到5年内零部件能购买到，厂家保证）

12.设备有设备名称、设备系列号等标识牌，设备名称：按键耐久试验机。

13.治具：手机竖直放置时，可同时夹持8部手机进行按键测试，同时务必保障8部手机的夹持力相同且不能损坏手机。手机水平放置时，可同时夹持4部手机进行触摸屏点击耐久测试，夹持点可调且不能干涉手机按键。

14.数据记录：设备提供端口，设备运行中，关键参数（不限于每工位气压值、按压/释放时间、点击次数）可以连续记录，输出曲线。
